Konfigurasi 2 Router dan Vlan Cisco packet tracer

Konfigurasi 2 Router dan Vlan Cisco packet tracer

Cisco packet tracer

silahkan download disini

Pertama tama kita akan membuat konfigurasi vlan sepert pada gambar berikut

Jika sudah membuat topologi seperti gambar diatas, selanjutnya kita isi ip pc dari masing masing pc

kemudian kita buat vlan di switch 1 dengan perintah

Switch>enSwitch#conf tEnter configuration commands, one per line.  End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#name LUTHFISwitch(config-vlan)#exSwitch(config)#vlan 20Switch(config-vlan)#name SONUSwitch(config-vlan)#ex

Kemudian Juga di Switch 0

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 30
Switch(config-vlan)#name pakeko
Switch(config-vlan)#ex
Switch(config)#vlan 40
Switch(config-vlan)#name masheru
Switch(config-vlan)#ex

Lanjut kemudian kita bagi Pc 0-1 ke vlan 10 Pc 2-3 ke vlan 20

Switch(config)#int fa0/1
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode ac
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport ac
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 10
Switch(config-if)#ex
Switch(config)#int fa0/2
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode ac
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport ac
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 10
Switch(config-if)#ex
Switch(config)#int fa0/3
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode ac
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport ac
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 20
Switch(config-if)#ex
Switch(config)#int fa0/4
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode ac
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport ac
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 20
Switch(config-if)#ex

Juga di pc 4-5 kita masukan ke vlan 30 dan pc 6-7 ke vlan 40

Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode ac
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport ac
Switch(config-if)#switchport access vlan 30
Switch(config-if)#ex
Switch(config)#int fa0/2
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode ac
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport ac
Switch(config-if)#switchport access vlan 30
Switch(config-if)#ex
Switch(config)#int fa0/3
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode acc
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport acc
Switch(config-if)#switchport access vlan 40
Switch(config-if)#ex
Switch(config)#int fa0/4
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode acc
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport ac
Switch(config-if)#switchport access vlan 40
Switch(config-if)#ex
Switch(config)#

Lalu kita tambahkan ip pada router 2 bagian fa0/0 dan 0/1 dengan konfigurasi seperti ini

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/1
Router(config-if)#ip add 192.168.5.7 255.255.255.128
Router(config-if)#no shut
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Router(config-if)#ex
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.20.64 255.255.255.192
Router(config-if)#no shut
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#ex

Juga kita tambahkan ip pada router 0 dengan konfigurasi seperti ini

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/1
Router(config-if)#ip add 192.168.5.6 255.255.255.128
Router(config-if)#no shut
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Router(config-if)#ex
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.10.11 255.255.255.0
Router(config-if)#no shut
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#ex

 jika sudah kita daftarkan vlan 10 dan 20 ke router 2 dengan konfigurasi seperti ini

 Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/1.10
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.30, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.30, changed state to up
Router(config-subif)#enc
Router(config-subif)#encapsulation do
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add 192.168.10.35 255.255.255.224
Router(config-subif)#no shut
Router(config-subif)#ex
Router(config)#int fa0/1.20
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/1.20, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.40, changed state to up
Router(config-subif)#en
Router(config-subif)#encapsulation do
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add 192.168.20.35 255.255.255.224
Router(config-subif)#no shut
Router(config-subif)#

kemudian kita juga tambahkan vlan 30 dan 40 di router 0 dengan konfigurasi seperti ini

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0.30
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.30, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.30, changed state to up
Router(config-subif)#enc
Router(config-subif)#encapsulation do
Router(config-subif)#encapsulation dot1Q 30
Router(config-subif)#ip add 192.168.30.35 255.255.255.240
Router(config-subif)#no shut
Router(config-subif)#ex
Router(config)#int fa0/0.40
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.40, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.40, changed state to up
Router(config-subif)#en
Router(config-subif)#encapsulation do
Router(config-subif)#encapsulation dot1Q 40
Router(config-subif)#ip add 192.168.40.51 255.255.255.240
Router(config-subif)#no shut
Router(config-subif)#

Lanjut kita akan menghubungkan kedua Vlan dengan membuat konfigurasi Trunk di kedua switch seperti di bawah ini:

Switch1

Switch(config)#int fa0/5(yang menuju ke router)Switch(config-if)#swSwitch(config-if)#switchport moSwitch(config-if)#switchport mode acSwitch(config-if)#switchport mode trSwitch(config-if)#switchport mode trunk

 di switch 3

Switch(config)#int fa0/1(yang menuju ke router)Switch(config-if)#swSwitch(config-if)#switchport moSwitch(config-if)#switchport mode acSwitch(config-if)#switchport mode trSwitch(config-if)#switchport mode trunk
Switch(config)#int fa0/3(yang menuju ke router)Switch(config-if)#swSwitch(config-if)#switchport moSwitch(config-if)#switchport mode acSwitch(config-if)#switchport mode trSwitch(config-if)#switchport mode trunk

 di switch 0

Switch(config)#int fa0/5(yang menuju ke router)Switch(config-if)#swSwitch(config-if)#switchport moSwitch(config-if)#switchport mode acSwitch(config-if)#switchport mode trSwitch(config-if)#switchport mode trunk

 Jika sudah sebelumnya kita tuliskan konfigurasi vlan di switch 3 dengan tujuan agar vlan 10 dan 20 bisa di akses dengan konfigurasi seperti ini

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#ex
Switch(config)#vlan 20
Switch(config-vlan)#ex

Selanjutnya kita akan menghubungkan router 0 dan router 2 dengan menggunakan ip route, konfigurasinya seperti ini

 Di Router 0

Router(config)#ip route 192.168.20.64 255.255.255.192 192.168.5.7
Router(config)#ip route 192.168.10.32 255.255.255.224 192.168.5.7
Router(config)#ip route 192.168.20.32 255.255.255.224 192.168.5.7

Di router 2
Router(config)#ip route 192.168.40.48 255.255.255.240 192.168.5.6
Router(config)#ip route 192.168.30.32 255.255.255.240 192.168.5.6

kemudian Kita sudah menghubungkan antar router kita cek jika succes kita lanjut menyeting Servernya seperti ini

tambahkan Ip server seperti gambar di bawah ini

Dan hasilnya

silahkan download disini

Konfigurasi membuat Vlan Cisco Paket Tracer

Konfigurasi membuat Vlan Cisco Paket Tracer

Konfigurasi membuat Vlan Cisco Paket Tracer

Pertama kita buat topologinya seperti ini

Jika sudah kita kasih ip di semua PC

selanjutnya kita akan setting SWITCH 1 dan SWITCH 2 untuk membuat Vlan


Switch#enSwitch#vlan daSwitch#vlan database % Warning: It is recommended to configure VLAN from config mode,  as VLAN database mode is being deprecated. Please consult user  documentation for configuring VTP/VLAN in config mode.Switch(vlan)#vlan 50 name LUTHFIVLAN 50 added:    Name: LUTHFISwitch(vlan)#vlan 60 name SONUVLAN 60 added:    Name: SONUSwitch(vlan)#exAPPLY completed.Exiting....


Selanjutnya, kita akan membagi pc tersebut ke dalam dua vlan yaitu vlan 50 dan vlan 60. Buka SWITCH 1 dan tuliskan :

Switch#en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int range fa 0/2-3
Switch(config-if-range)#en
Switch(config-if-range)#sw
Switch(config-if-range)#switchport mo
Switch(config-if-range)#switchport mode a
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 50
Switch(config-if-range)#no shut
Switch(config-if-range)#ex
Switch(config)#int range fa 0/4-5
Switch(config-if-range)#sw
Switch(config-if-range)#switchport mo
Switch(config-if-range)#switchport mode as
Switch(config-if-range)#switchport mode ac
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 60
Switch(config-if-range)#no shut

Switch(config-if-range)#ex

Lalu Buka SWITCH 2 untuk membagi pc tersebut ke dalam vlan yang sama pada SWITCH 1

Switch#en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int range fa0/2-3
Switch(config-if-range)#sw
Switch(config-if-range)#switchport mo
Switch(config-if-range)#switchport mode ac
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport moaccess
Switch(config-if-range)#switchport moaccess
Switch(config-if-range)#switchport access vlan 50
Switch(config-if-range)#no shut
Switch(config-if-range)#ex
Switch(config)#int range fa 0/4-5
Switch(config-if-range)#sw
Switch(config-if-range)#switchport mod
Switch(config-if-range)#switchport mode ac
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 60
Switch(config-if-range)#no shut

Switch(config-if-range)#ex

Langkah selanjutnya kita seting ROUTER 0 untuk memberi IP pada Gig0/0 dan Gig0/1

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int 0/0
                   ^
% Invalid input detected at '^' marker.

Router(config)#int gig 0/0
Router(config-if)#ip add 192.168.20.1 255.255.255.0
Router(config-if)#no shut

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

Router(config-if)#int gig 0/1
Router(config-if)#ip add 192.168.10.5 255.255.255.252

Router(config-if)#no shut

Lanjut Kemudian dilanjutkan dengan konfigurasi router seperti di bawah ini :

Router(config)#int gig 0/1.50

Router(config-subif)#

%LINK-5-CHANGED: Interface GigabitEthernet0/1.50, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1.50, changed state to up

Router(config-subif)#en

Router(config-subif)#encapsulation do

Router(config-subif)#encapsulation dot1Q 50

Router(config-subif)#ip add 192.168.50.129 255.255.255.128

Router(config-subif)#no shut

Router(config-subif)#ex

Router(config)#int gig 0/1.60

Router(config-subif)#

%LINK-5-CHANGED: Interface GigabitEthernet0/1.60, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1.60, changed state to up

Router(config-subif)#en

Router(config-subif)#encapsulation  do

Router(config-subif)#encapsulation  dot1Q 60

Router(config-subif)#ip add 192.168.60.65 255.255.255.192

Router(config-subif)#no shut

Lanjut kita akan menghubungkan kedua Vlan dengan membuat konfigurasi Trunk di kedua switch seperti di bawah ini:

Switch(config)#int fa 0/1

Switch(config-if)#swi

Switch(config-if)#switchport mode tr

Switch(config-if)#switchport mode trunk

Switch(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Switch(config-if)#ex

Switch(config)#int fa 0/6

Switch(config-if)#sw

Switch(config-if)#switchport mo

Switch(config-if)#switchport mode tr

Switch(config-if)#switchport mode trunk

Kemudian Kita akan memberi ip di servernya seperti gambar di bawah ini:

Buat juga DNS Nya

Jika sudah cek DNS nya dengan membuka web browser di pc dengan mengetikan IP atau Domain Nya yang telah di buat

ip

domain

udan bos

silahkan dowload disini

https://drive.google.com/open?id=1qRbvK7IDmJYdkIKDC1vfgReXNgd1eq1q

Konfigurasi Router

Konfigurasi Router

Konfigurasi Router

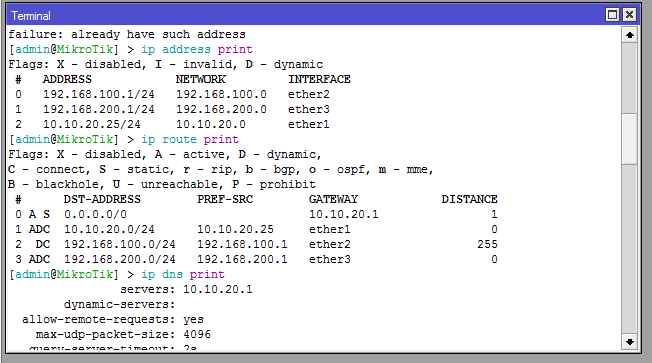

membuat ip

membuat gateway

membuat dns

Cek ping ke google dan search blog

 Membuat DHCP server

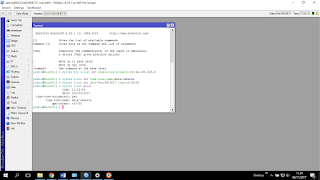

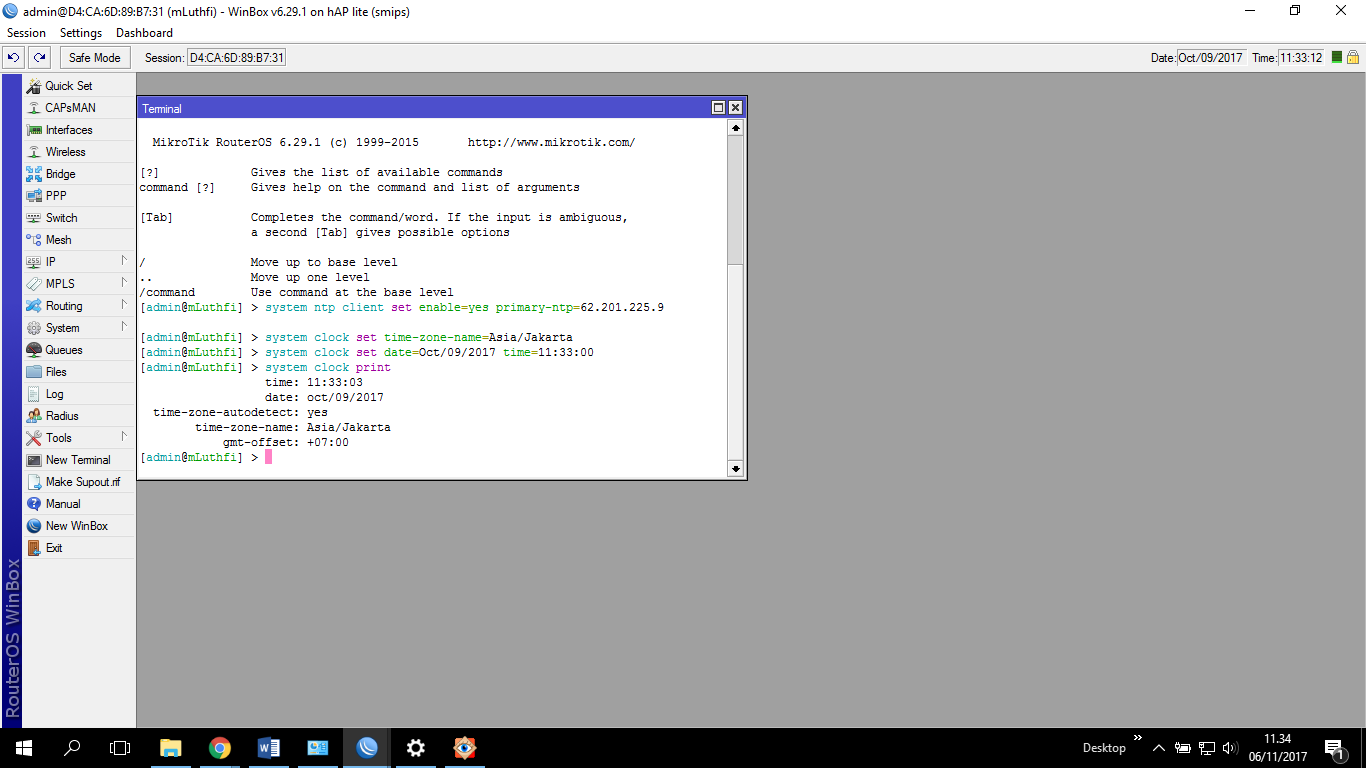

Membuat sntp

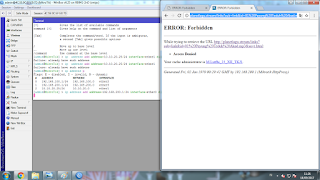

Blockir situs

*linux

*mp3

*mkv

membuat smtp

memblokir accesinternet

jenis-jenis jaringan nirkabel

jenis-jenis jaringan nirkabel

jenis-jenis jaringan nirkabel

Jaringan Nirkabel adalah bidang disiplin yang berkaitan dengan komunikasi antar sistem Komputer tanpa menggunakan kabel. Jaringan nirkabel ini sering dipakai untuk Jaringan komputer baik pada jarak yang dekat (beberapa meter, memakai alat/pemancar Bluetooth) maupun pada jarak jauh (lewat satelit).

Jenis-Jenis Teknologi Jaringan Nirkabel :

·

      Nirkabel  WPAN ( Wireless Personal Area Network )

Adalah jaringan wireles dengan jangkauan area kecil.

Contoh: Bluetooth, Infrared, Zigbee

•   Bluetooth

Adalah peralatan yang digunakan untuk menghubungkan perangkat satu dengan perangkat lainnya tanpa menggunakan media kabel, misalnya smartphone dengan smartphone dan perangkat lain yang terpasang bluetooth.

•   Infrared

adalah radiasi elektromagnetik dari panjang gelombang lebih panjang daripada cahaya tampak, tetapi lebih pendek dari radiasi gelombang radio. Radiasi inframerah memiliki jangkauan tiga "order" dan memiliki panjang gelombang antara 700 nm dan 1 mm.

• Zigbee

spesifikasi untuk jaringan protokol komunikasi tingkat tinggi, menggunakan radio digital berukuran kecil dengan daya  rendah, dan berbasis pada standar IEEE 802.15.4-2003 untuk jaringan  personal nirkabel  tingkat rendah.

·        Nirkabel  WLAN ( Wireless Local Area Network )

adalah WIFI ini memiliki  jangkauan  lebih baik dibanding dengan WPAN. Saat ini WLAN mengalami peningkatan dari segi kecepatan dan luas cakupannya.

·        Nirkabel WWAN (Wireless Wide Area Network )

Jaringan wireless yang umumnya menjangkau area luas.

konfigurasi Access Point di TPlink

konfigurasi Access Point di TPlink

konfigurasi Access Point di TPlink

1. Buka control panel > network connection > ethernet > ip4 > isi ip seperti di bawah ini!

2. Buka cmd > ping ip default tplink

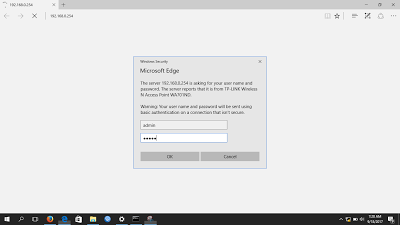

3.Buka browser > ketik ip default > lalu login

4. pilih Next

5.pilih access point > lalu next

6.isi sesuai keinginan kalian > lalu next

7. pilih reboot

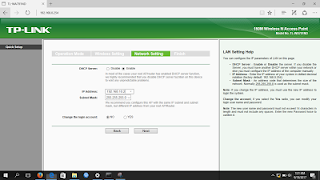

8.pilih dhcp > lalu setting sesuai ip kalian dan isi dns sesuai dns sumber internet

9.pilih reboot > lalu click here

sudah selesai kakak,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
